Electrostatic Discharge Simulator (ESS series)
ESD Simulator ESS-S3011A & GT-30RA

Free you from the hassle of testing by the pre-check function and the weight reduction of the discharge gun

อุปกรณ์ทดสอบ EMC สำหรับประเมินความทนทานของอุปกรณ์อิเล็กทรอนิกส์เมื่อไฟฟ้าสถิตจากร่างกายหรือวัตถุถูกปล่อยสู่ตัวอุปกรณ์ ใช้ประเมินอาการทำงานผิดปกติหรือสมรรถนะที่ลดลงจาก ESD รองรับการตั้งโปรแกรมเพื่อให้งานทดสอบที่ซับซ้อนทำได้ง่ายขึ้น

รองรับแรงดันเอาต์พุตสูงสุด 30 kV สำหรับการทดสอบตามมาตรฐาน IEC 61000-4-2 และ ISO 10605

Download the data sheet

ขอราคาหรือคุยกับผู้เชี่ยวชาญโดยตรง

Features / คุณสมบัติเด่น

• ฟังก์ชัน “3 pre-checking function” เพื่อความน่าเชื่อถือของการทดสอบ
• “CR constant indicator” ป้องกันการติดตั้งโมดูลผิด
• เปลี่ยนหัวปืน (Gun head) และ CR unit แบบ One-touch
• แผงควบคุม “Ten-key & Rotary knob” ช่วยให้ตั้งค่าง่าย
• มาพร้อม “Infra-red Remote Controller” เพื่อควบคุมจากระยะไกล (แถมมาเป็นมาตรฐาน)
• “Discharge Detecting Function” ยืนยันการยิงแบบ Air discharge
• ปืนยิงน้ำหนักเบา ลดภาระการใช้งานต่อเนื่อง (ไม่รวมสายและคอนเน็กเตอร์)
• “White LED Irradiator” ช่วยส่องตำแหน่งยิงให้มองเห็นชัด
• “Control Software” สำหรับควบคุมและสร้างรายงานผลผ่าน PC

* ซอฟต์แวร์ดาวน์โหลดได้ฟรีจากเว็บไซต์ (ต้องใช้สายสื่อสารเพิ่มเติม)
* C (Capacitor) และ R (Resistor) ของปืนยิงเป็นแบบชิ้นส่วนรวม (one-body unit)
* การทดสอบตาม ISO 10605 ทำได้โดยใช้อุปกรณ์เสริมเพิ่มเติม

รายละเอียดคุณสมบัติ

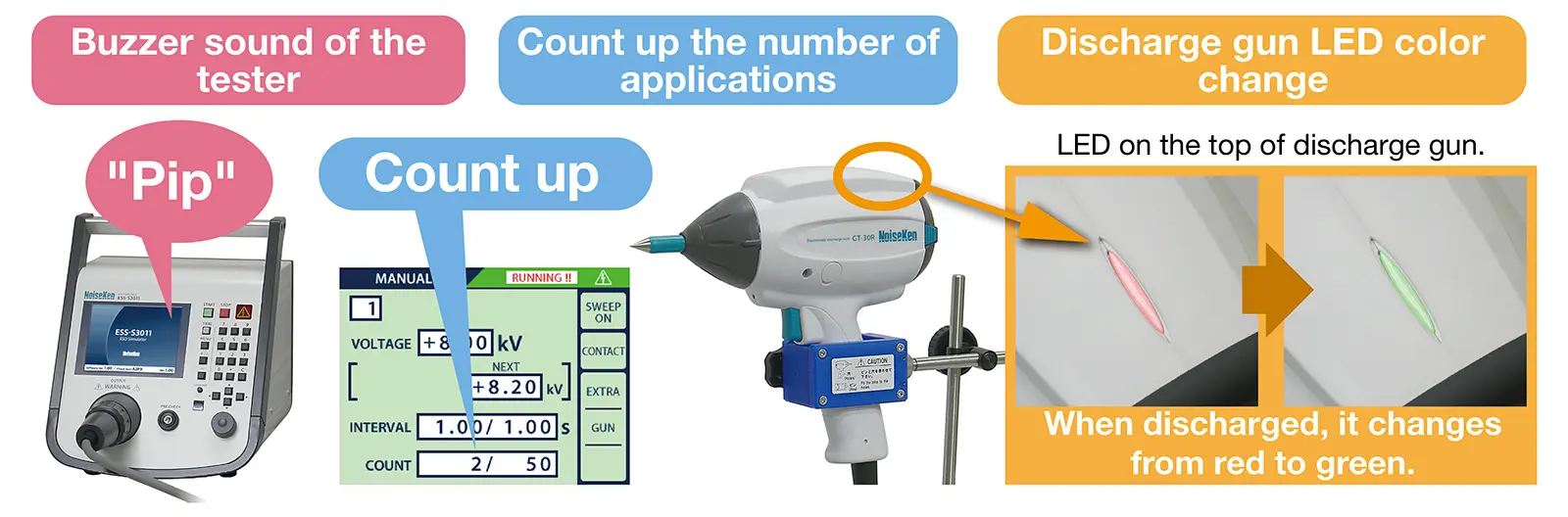

Easy to Check for Discharge — มีฟังก์ชันตรวจจับการยิง

ตรวจสอบได้ว่ามีการยิงประจุระหว่างการทดสอบแบบ Air discharge หรือไม่ ด้วยเสียงบัซเซอร์จากตัวเครื่องและไฟ LED บนปลายปืนยิง

Achieve more reliable test! — ฟังก์ชัน “3 Pre-check Functions”

ติดตั้งฟังก์ชันพรีเช็ก 3 รายการทั้งในเครื่องหลักและปืนยิง ได้แก่ “high voltage power output check”, “insulation failure check” และ “discharge relay operation check” ช่วยลดปัญหาทดสอบผิดพลาดจากความเสื่อมของเครื่องหลักหรือรีเลย์ในปืนยิง

[Check 1] High-voltage power output check: ตรวจสอบความคลาดเคลื่อนจากค่าที่ตั้งไว้
[Check 2] Insulation defect check: ตรวจการทนแรงดันของฉนวน
[Check 3] Discharge relay operation check: ตรวจการสึกหรอของรีเลย์

เมื่อวางปืนยิงบน Gun holder ที่ให้มา สามารถตรวจเช็กเอาต์พุตแรงดันสูงและภาวะฉนวนได้อย่างสะดวก

“CR constant indicator” — แสดงค่าถูกต้องและมาตรฐานที่สอดคล้อง

เมื่อเปลี่ยน CR unit หรือ Discharge cup ระบบจะแยกชนิดและแสดงค่าบนหน้าจอหลักโดยอัตโนมัติ หากค่าที่ติดตั้งสอดคล้องกับมาตรฐาน จะมีการแสดงมาตรฐานที่รองรับในเมนูหลัก

CR unit [CR] / Discharge cup [CUP] / Compliant standard table
150pF-330Ω → IEC 61000-4-2 Ed.2, ISO 10605 2nd Ed.
330pF-330Ω → ISO 10605 2nd Ed.
150pF-2kΩ → ISO 10605 1st & 2nd Ed.
330pF-2kΩ → ISO 10605 1st & 2nd Ed.

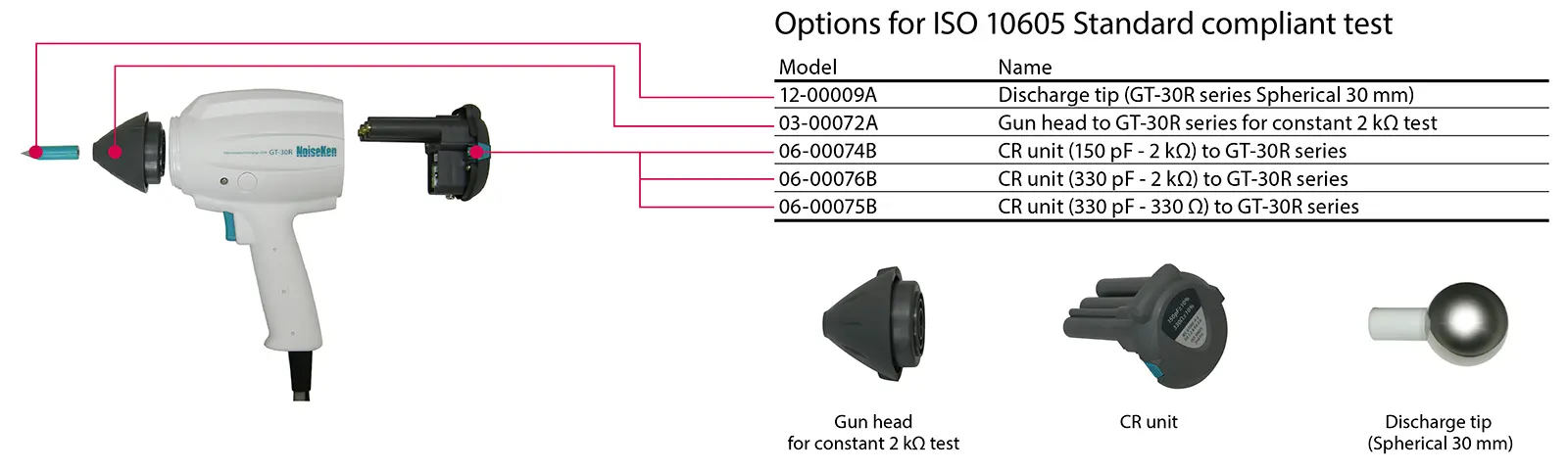

ISO 10605 standard compliant discharge gun package

เพิ่มออปชัน Discharge cup และ CR units เพื่อรองรับการทดสอบตาม ISO 10605 สามารถสลับค่า CR ได้หลากหลายด้วยปืนยิงกระบอกเดียว

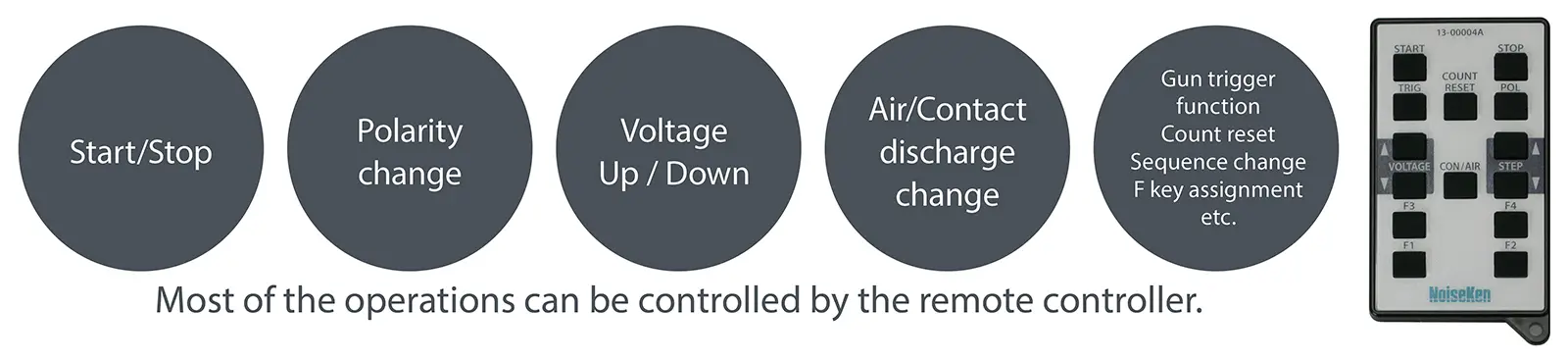

Infra-red Remote Controller — รีโมตควบคุม (แถมมาเป็นมาตรฐาน)

ควบคุมการทดสอบจากระยะไกลได้โดยไม่ต้องเดินกลับไปที่เครื่องระหว่างการทดสอบ ทำให้งานไหลลื่นต่อเนื่อง

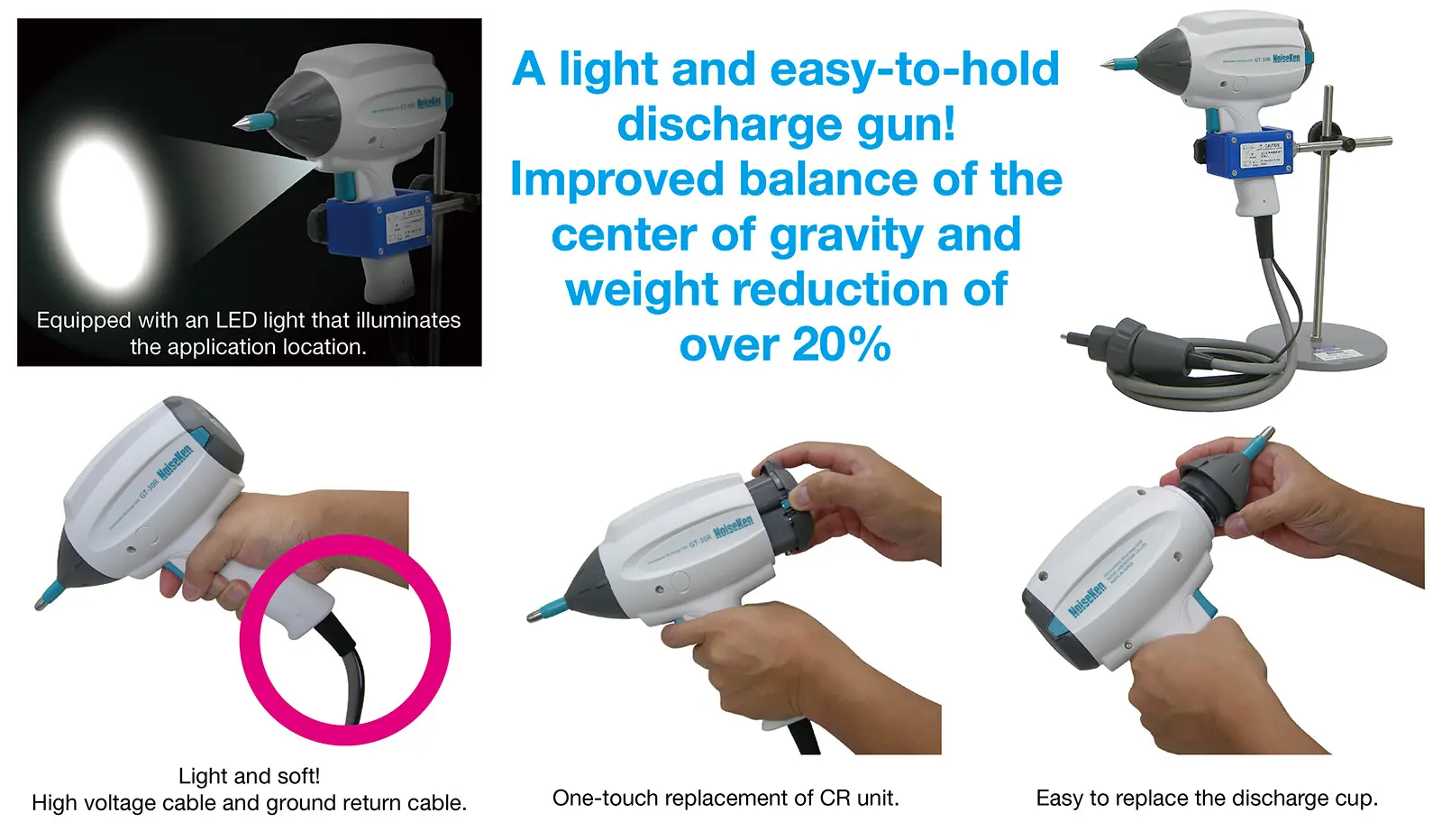

Discharge gun เบาและใช้งานง่าย

ปรับปรุงใหม่เพื่อลดน้ำหนักและบาลานซ์ศูนย์ถ่วงให้จับถนัด ใช้งานยาวนานได้สะดวก เพิ่มไฟ LED ที่ปลายปืนเพื่อยืนยันการยิงแบบ Air discharge และช่วยส่องจุดใช้งาน พร้อมระบบถอดเปลี่ยน CR units และ Discharge cup ได้อย่างรวดเร็ว

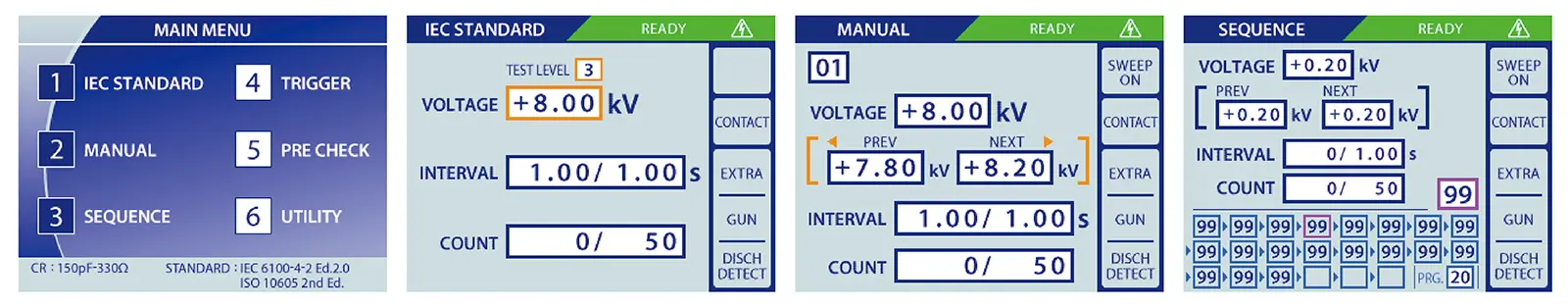

High visibility LCD panel and operability

เพิ่ม Ten-key และ Rotary knob เพื่อการตั้งค่าที่ง่ายและสบายขึ้น โหมด “1 IEC STANDARD” มีเลเวลทดสอบพรีเซ็ตให้เลือกใช้งานทันที โหมด “2 MANUAL” ตั้งค่าแรงดัน จำนวนครั้ง ช่วงเวลา และ Sweep พร้อมบันทึกเงื่อนไขได้ และโหมด “3 SEQUENCE” เรียกค่าที่บันทึกใน MANUAL มารันต่อเนื่องได้ นอกจากนี้ยังมีการตั้งค่าทริกเกอร์ปืน และการทำงานร่วมกับอุปกรณ์เสริมอย่าง automated ESD eliminator เป็นต้น
