CM3286-50
แคลมป์พาวเวอร์มิเตอร์ True RMS รองรับการวัดกระแส AC สูงสุด 600A และแรงดัน 600V พร้อมการวัด Voltage, Current, Power, Power factor, Phase angle, Reactive power และ Frequency รวมถึงตรวจสอบลำดับเฟสทั้งระบบ Single-phase และ 3-phase
ราคาต่อหน่วย (รวมภาษีมูลค่าเพิ่ม)
จำนวน
ของแท้ 100%

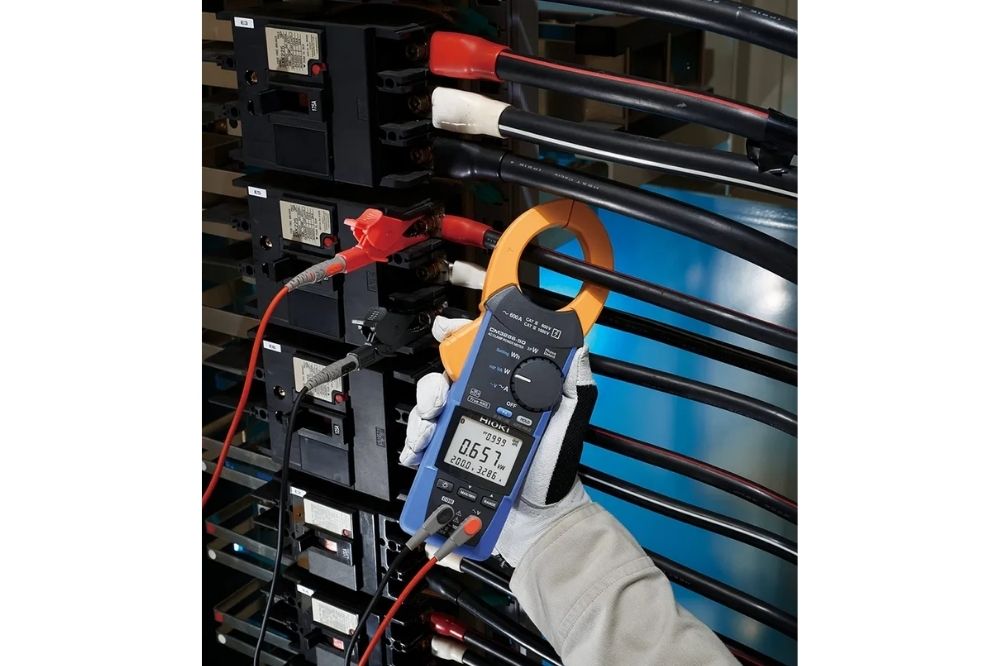

แคลมป์พาวเวอร์มิเตอร์ True RMS ที่ใช้งานง่าย ช่วยให้สามารถตรวจสอบพลังงานไฟฟ้าในระบบต่างๆ ได้อย่างรวดเร็ว ไม่ว่าจะเป็นไฟฟ้าเฟสเดียวหรือสามเฟส พร้อมความสามารถในการตรวจจับการขโมยไฟฟ้าและการดัดแปลงมิเตอร์ไฟฟ้า เหมาะสำหรับงานซ่อมบำรุงระบบไฟฟ้าและการวิเคราะห์ปัญหาทางไฟฟ้าในโรงงานอุตสาหกรรม อาคารพาณิชย์ และที่อยู่อาศัย
Brochure: CLAMP METER Series Brochure: AC CLAMP POWER METER CM3286-50
ขอราคาหรือคุยกับผู้เชี่ยวชาญโดยตรง
เมื่อเชื่อมต่อกับ Wireless Adapter Z3210 สามารถส่งข้อมูลการวัดไปยังสมาร์ทโฟนหรือแท็บเล็ตผ่านแอป GENNECT Cross เพื่อจัดทำรายงานพร้อมรูปภาพและบันทึกมือต่างๆ ได้ทันที
CM3286-50 รองรับการวิเคราะห์ฮาร์มอนิกลำดับที่ 1 ถึง 30 ซึ่งช่วยให้สามารถวิเคราะห์ปัญหาทางไฟฟ้า เช่น การเกิดความร้อนเกินในอุปกรณ์ไฟฟ้า หรือการทำงานผิดปกติของระบบควบคุมพลังงาน
สามารถวัดกำลังไฟฟ้าตั้งแต่ 5 W ที่กระแสต่ำสุด 60 mA ไปจนถึง 360 kW ที่กระแสสูงสุด 600 A ซึ่งทำให้สามารถใช้ได้ทั้งในโรงงานอุตสาหกรรมและบ้านเรือน
น้าจอแสดงค่าหลัก 1 ค่า และค่ารองอีก 3 ค่าในเวลาเดียวกัน พร้อมคำแนะนำการเชื่อมต่อเพื่อช่วยให้การวัดง่ายขึ้น
เมื่อค่าการวัดมีความเสถียร CM3286-50 จะล็อกค่าบนหน้าจอโดยอัตโนมัติ นอกจากนี้ยังมีระบบแจ้งเตือนด้วยเสียงและแสงเมื่อมีค่ากระแสหรือแรงดันเกินขีดจำกัด เพื่อความปลอดภัยของผู้ใช้งาน
สามารถวัดกระแสกระชากขณะเปิดเครื่อง (Rush Current) ได้พร้อมกันทั้งค่า RMS และค่า Crest Value ซึ่งมีประโยชน์อย่างมากในการติดตั้งและซ่อมบำรุงมอเตอร์ ช่วยป้องกันการตัดวงจรไฟฟ้าเกินพิกัด (Circuit Breaker Tripping) โดยเฉพาะกับมอเตอร์ประสิทธิภาพสูงที่มีกระแสกระชากสูงกว่ากระแสใช้งานปกติหลายเท่า
CM3286-50 สามารถวัดกำลังไฟฟ้าที่ไม่สมดุลในวงจร 3 เฟส/3 สาย โดยการวัดกำลังไฟฟ้าเฟสเดียวสองครั้งแล้วเพิ่มผลลัพธ์โดยอัตโนมัติ (เครื่องมือยังสามารถวัดวงจร 3 เฟส/4 สายในการวัดสามครั้งแยกกัน)
เนื่องจากสามารถแสดงค่าสูงสุด (MAX) ค่าต่ำสุด (MIN) และค่าเฉลี่ย (AVG) CM3286-50 จึงมีประโยชน์เมื่อคุณต้องการตรวจสอบขนาดของความผันผวน และเนื่องจากสามารถวัดค่า Crest (PEAK) ได้ คุณจึงสามารถใช้เพื่อตรวจสอบความผันผวนในระดับค่า Crest ได้
CM3286-50 สามารถใช้กับ Clamp On Adapter 9290-10 เสริมเพื่อวัดบัสบาร์ที่มีเส้นผ่านศูนย์กลางสูงสุด 55 มม. หรือ 80 × 20 มม. วัดกระแสสูงถึง 1000 A AC (หรือ 1500 A นานถึง 5 นาที)

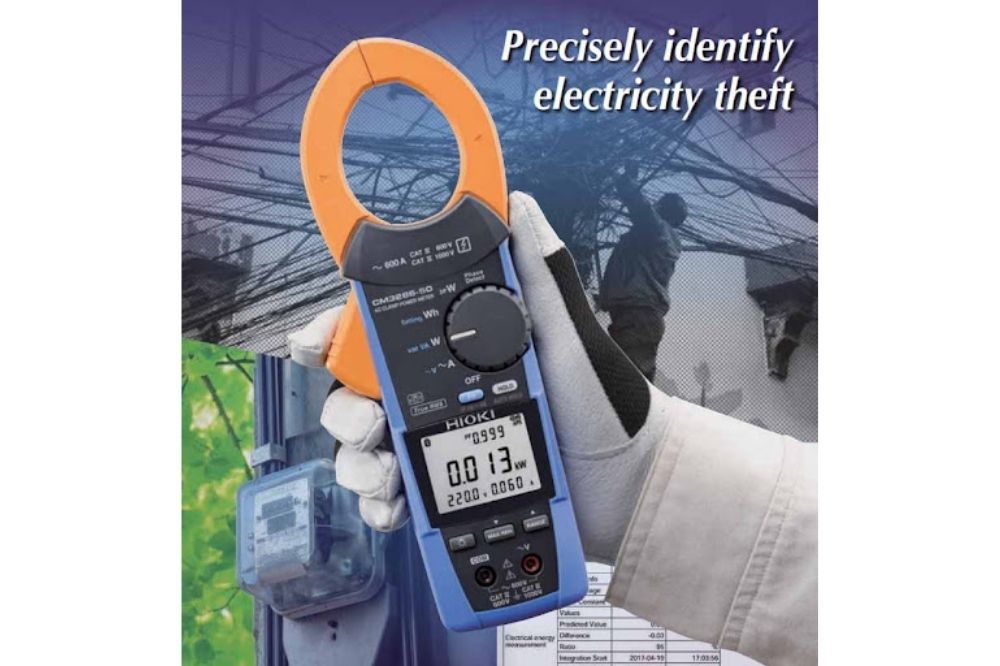

สามารถใช้ CM3286-50 เพื่อตรวจจับการขโมยไฟฟ้าได้โดยการเปรียบเทียบค่าที่วัดได้กับค่าที่แสดงบนมิเตอร์ไฟฟ้า และสามารถบันทึกหลักฐานเป็นไฟล์รายงานพร้อมข้อมูล GPS ได้
ตรวจจับลำดับเฟสของสายไฟ 3 เฟสพร้อมจอแสดงผลที่มองเห็นได้ง่าย

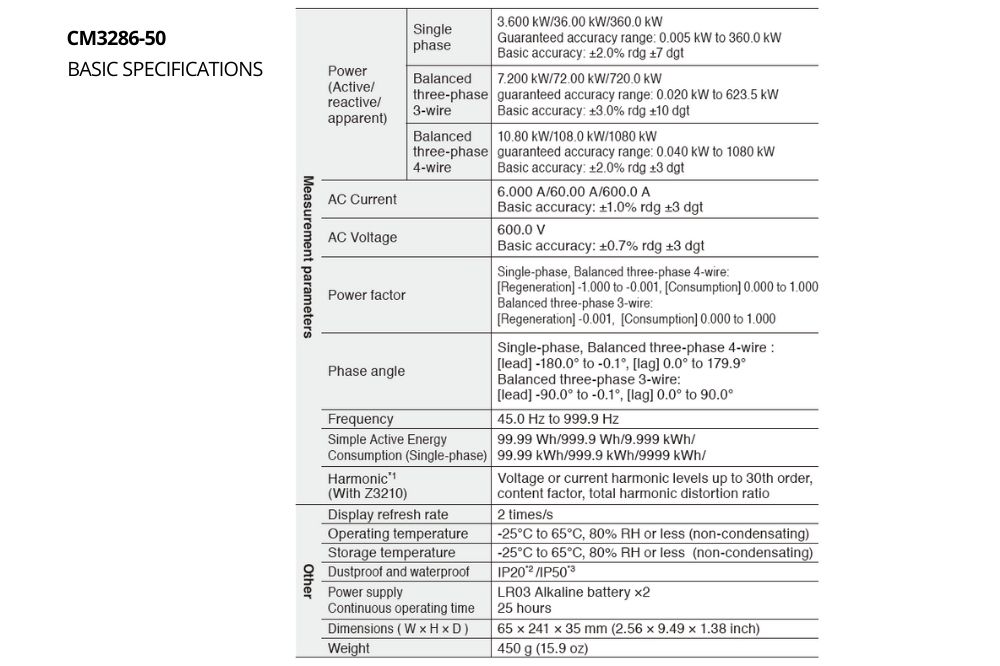

Accuracy guaranteed: 1 year
| Measurement line | Single-phase, Three-phase (balanced with no distortion) |
| Measurement items | Voltage, Current, Voltage/Current peak, Active/Reactive/Apparent power, Power factor, Phase angle (*1), Frequency, Simple Active Energy Consumption (Single-phase) [With Z3210 installed (*2)] Voltage/Current harmonics |
| AC voltage range | [Measurement range] 80.0 V to 600.0 V, Single range, Basic accuracy 45-66 Hz: ±0.7% rdg. ±3 dgt. (Frequency characteristics: 45 to 1 kHz, True RMS) |
| AC current range | [Measurement range] 0.060 A to 600.0 A, 3 ranges, Basic accuracy 45-66 Hz: ±1.3% rdg. ±3 dgt. (Frequency characteristics: 45 to 1 kHz, True RMS) |
| Power range | [Single phase] 0.005 kW to 360.0 kW Basic accuracy: ±2.0% rdg. ±7 dgt. (50/60 Hz, Power factor=1) [Balanced three-phase 3-wire] 0.020 kW to 623.5 kW Basic accuracy: ±3.0% rdg. ±10 dgt. (50/60 Hz, Power factor=1) [Balanced three-phase 4-wire] 0.040 kW to 1080 kW Basic accuracy: ±2.0% rdg. ±3 dgt. (50/60 Hz, Power factor=1) |
| Harmonic levels | [With Z3210 installed (*2)] Voltage/Current harmonic levels up to 30th, Content factor, Total harmonic distortion ratio |
| Other functions | [Phase angle (*1)] lead -180.0° to lag 179.9° [Power factor] -1.000 to 1.000 [Frequency] 45.0 Hz to 999.9 Hz, PEAK, Phase detection, MAX/MIN/AVG value display, Auto hold, Electric meter comparison, Unbalanced 3-phase power estimate display, etc. |
| Dustproof and waterproof | IP20 (Voltage measurement in a completely dry condition. When jaw closes) IP50 (While in storage) |
| Power supply | LR03 Alkaline battery ×2 Continuous use: approx. 25 hr (without Z3210), approx. 18 hr (with Z3210 wireless) *100 A AC measurement, backlight off, 23°C reference value |
| Core jaw dia. | φ46 mm (1.81 in), Jaw dimensions: 92 mm (3.62 in) W × 18 mm (0.71 in) D |
| Dimensions and mass | 65 mm (2.56 in) W × 241 mm (9.49 in) H × 35 mm (1.38 in) D, 450 g (15.9 oz) |
| Included accessories | Connection Cord L9257 ×1, LR03 Alkaline battery ×2, Carrying Case C0203 ×1, Instruction Manual ×2, Operating Precautions ×1 |
*1: Phase angle obtained from zero cross of current and voltage.
*2: Harmonics can be displayed with our free app GENNECT Cross.
